Schwimmschalter sind eine zuverlässige und preiswerte Lösung zur niveauabhängigen Steuerung von Pumpen. Sie regeln den Flüssigkeitsstand in Tanks, Becken und ähnlichem.

Die Typen EHZ-5.1, 6.1, 6.2, 6.3 und B (Schaltbirne) sind mit verschiedenen Leitungstypen erhältlich und sind damit je nach Wahl beständig gegen Wasser, Abwasser, Öle, Fette sowie die meisten Säuren und Laugen.

Die Typen FS-E, FS-C, FS-E2 und FS-C2 werden mit einer hochwertigen Neoprenleitung geliefert, die für den Einsatz in Wasser und Abwasser vorgesehen sowie für die meisten Säuren und Laugen geeignet ist.

Da die Schwimmschalter immer auftragsbezogen gefertigt werden, können Sie die Leitungslänge frei wählen.

Schwimmschalter EHZ Typ 6.1N
– zum Entleeren

Schwimmerfarbe: Rot
Gehäusematerial: PP
Maße: 115x68x41mm
Schaltfunktion: Oben ein

Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC
Zertifizierung (Standardleitung):
EN 60335-1:2012/A13:2017
EN 60335-2-41:2003/A2:2010

Erhältlich mit verschiedenen Leitungstypen. Je nach Wahl beständig gegen Wasser, Abwasser, Öle, Fette sowie Säuren und Laugen.

Mehr Informationen
Schwimmschalter EHZ Typ 6.1U
– zum Befüllen

Schwimmerfarbe: Gelb
Gehäusematerial: PP
Maße: 115x68x41mm
Schaltfunktion: Unten ein

Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC
Zertifizierung (Standardleitung):

EN 60335-1:2012/A13:2017
EN 60335-2-41:2003/A2:2010

Erhältlich mit verschiedenen Leitungstypen. Je nach Wahl beständig gegen Wasser, Abwasser, Öle, Fette sowie Säuren und Laugen.

Mehr Informationen
Schwimmschalter EHZ Typ 6.2W
– Wechsler

Schwimmerfarbe: Orange
Gehäusematerial: PP
Maße: 115x68x41mm
Schaltfunktion: Wechsler

Schaltwinkel: +/-45°
Schaltleistung: 6(6)A 250V AC mit Leitung 4G0,75
                            10(8) A 250V AC mit Leitung 4G1
Zertifizierung (Standardleitung):
EN 603351:2012/A13:2017
EN 60335-2-41:2003/A2:2010

Erhältlich mit verschiedenen Leitungstypen. Je nach Wahl beständig gegen Wasser, Abwasser, Öle, Fette sowie Säuren und Laugen.

Mehr Informationen
Schwimmschalter EHZ Typ 6.3N
– Geeignet für Ex(i) – Bereiche –

Schwimmerfarbe: Blau
Gehäusematerial: PP
Maße: 115x68x41mm
Schaltfunktion: Erhältlich in Ausführungen oben ein (Entleeren) / unten ein (Befüllen)
Schaltwinkel: +/- 45°
Schaltleistung: 100mA 24V AC

Erhältlich mit verschiedenen Leitungstypen. Je nach Wahl beständig gegen Wasser, Abwasser, Öle, Fette sowie Säuren und Laugen.

Mehr Informationen
Schwimmschalter EHZ Typ 5.1N
runde Bauform – zum Entleeren

Schwimmerfarbe: Rot
Gehäusematerial: PP
Maße: ø100x35mm
Schaltfunktion: Oben ein
Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC
10(4)A 400V AC optional
Zertifizierung (Standardleitung):
EN 60730-1:2011
EN 60730-2-15:2010

Höherer Auftrieb als Typen 6.x
Erhältlich mit verschiedenen Leitungstypen. Je nach Wahl beständig gegen Wasser, Abwasser, Öle, Fette sowie Säuren und Laugen.

Mehr Informationen
Schwimmschalter EHZ Typ 5.1U
runde Bauform – zum Befüllen

Schwimmerfarbe: Gelb
Gehäusematerial: PP
Maße: ø100x35mm
Schaltfunktion: Unten ein
Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC
10(4)A 400V AC optional
Zertifizierung (Standardleitung):
EN 60730-1:2011
EN 60730-2-15:2010

Höherer Auftrieb als Typen 6.x
Erhältlich mit verschiedenen Leitungstypen. Je nach Wahl beständig gegen Wasser, Abwasser, Öle, Fette sowie Säuren und Laugen.

Mehr Informationen
Schwimmschalter EHZ Typ 5.3
runde Bauform – für Ex-Bereiche

Schwimmerfarbe: Blau
Gehäusematerial: PP
Maße: ø100x35mm
Schaltfunktion: Erhältlich in Ausführungen oben ein (Entleeren) / unten ein (Befüllen)
Schaltwinkel: +/- 45°
Schaltleistung: 100mA 24V AC

Erhältlich mit verschiedenen Leitungstypen. Je nach Wahl beständig gegen Wasser, Abwasser, Öle, Fette sowie Säuren und Laugen.

Mehr Informationen
Schaltbirne EHZ B
– mit integriertem Gewicht –

Schwimmerfarbe: Orange
Gehäusematerial: PP
Maße: ø85x140mm
Schaltfunktion: Erhältlich in den Ausführungen oben ein, unten ein oder als Wechsler
Schaltwinkel: +/- 15°
Schaltleistung: Bi-Level-Schalter für max. 100mA 24V AC oder 10(8)A 250V AC

Mit integriertem Gewicht für hängende Anbringung, beispielsweise in tiefen Schächten.
Erhältlich mit verschiedenen Leitungstypen. Je nach Wahl beständig gegen Wasser, Abwasser, Öle, Fette sowie Säuren und Laugen.

Mehr Informationen
Schwimmschalter EHZ B
– Geeignet für Ex(i) – Bereiche –

Schwimmerfarbe: Orange
Gehäusematerial: PP
Maße: ø85x140mm
Schaltfunktion: Erhältlich in den Ausführungen oben ein, unten ein oder als Wechsler
Schaltwinkel: +/- 15°
Schaltleistung: 100mA 24V AC

Mit integriertem Gewicht für hängende Anbringung, beispielsweise in tiefen Schächten.
Erhältlich mit verschiedenen Leitungstypen. Je nach Wahl beständig gegen Wasser, Abwasser, Öle, Fette sowie Säuren und Laugen.

Mehr Informationen
Schwimmschalter EHZ FS-E
– zum Entleeren –

Schwimmerfarbe: Rot
Gehäusematerial: PP
Maße: 156x88x42mm
Leitung: H07RN8-F 3G1 schwarz
Schaltfunktion: Oben ein
Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC
Zertifizierung: EN 60730-1:2011
                       EN 60730-2-15:2010

Geeignet für Wasser, Abwasser, die meisten Säuren und Laugen sowie bedingt für Öle und Fette.

Mehr Informationen
Schwimmschalter EHZ FS-E
– zum Befüllen –

Schwimmerfarbe: Weiß
Gehäusematerial: PP
Maße: 156x88x42mm
Leitung: H07RN8-F 3G1 schwarz
Schaltfunktion: Unten ein
Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC
Zertifizierung: EN 60730-1:2011
                       EN 60730-2-15:2010

Geeignet für Wasser, Abwasser, die meisten Säuren und Laugen sowie bedingt für Öle und Fette.

Mehr Informationen
Schwimmschalter EHZ FS-E2
– zum Entleeren –

Schwimmerfarbe: Rot
Gehäusematerial: PP
Maße: 131x78x40mm
Leitung: H07RN8-F 3G1 schwarz
Schaltfunktion: Oben ein
Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC
Zertifizierung: EN 60730-1:2011
                       EN 60730-2-15:2010

Geeignet für Wasser, Abwasser, die meisten Säuren und Laugen sowie bedingt für Öle und Fette.

Mehr Informationen
Schwimmschalter EHZ FS-C
– Wechsler –

Schwimmerfarbe: Rot
Gehäusematerial: PP
Maße: 156x88x42mm
Leitung: H07RN8-F 3×1 schwarz
Schaltfunktion: Wechsler
Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC

Geeignet für Wasser, Abwasser, die meisten Säuren und Laugen sowie bedingt für Öle und Fette.

Mehr Informationen
Schwimmschalter EHZ FS-E2
– zum Entleeren –

Schwimmerfarbe: Rot
Gehäusematerial: PP
Maße: 131x78x40mm
Leitung: H07RN8-F 3G1 schwarz
Schaltfunktion: Oben ein
Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC
Zertifizierung: EN 60730-1:2011
                       EN 60730-2-15:2010

Geeignet für Wasser, Abwasser, die meisten Säuren und Laugen sowie bedingt für Öle und Fette.

Mehr Informationen
Schwimmschalter EHZ FS-E2
– zum Befüllen –

Schwimmerfarbe: Weiß
Gehäusematerial: PP
Maße: 131x78x40mm
Leitung: H07RN8-F 3G1 schwarz
Schaltfunktion: Unten ein
Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC
Zertifizierung: EN 60730-1:2011
                       EN 60730-2-15:2010

Geeignet für Wasser, Abwasser, die meisten Säuren und Laugen sowie bedingt für Öle und Fette.

Mehr Informationen
Schwimmschalter EHZ FS-C2
– Wechsler –

Schwimmerfarbe: Rot
Gehäusematerial: PP
Maße: 131x78x40mm
Leitung: H07RN8-F 3×1 schwarz
Schaltfunktion: Wechsler
Schaltwinkel: +/- 45°
Schaltleistung: 10(8)A 250V AC

Geeignet für Wasser, Abwasser, die meisten Säuren und Laugen sowie bedingt für Öle und Fette.

Mehr Informationen

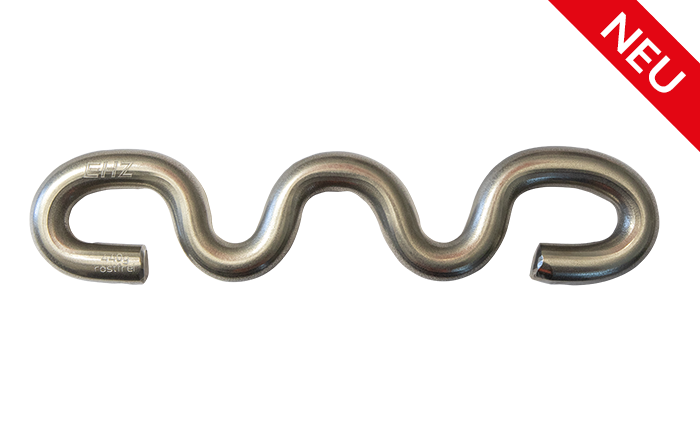

Gegengewicht Edelstahl

Material: Edelstahl 1.4404 / X2CrNiMo17-12-2
Maße: 220x50x14mm
Gewicht: 440g

Das Gegengewicht dient zum Beschweren der Leitung. Diese wird in das Gewicht eingefädelt. Nachträgliche Montage ist möglich.

Beständig gegen Wasser, Abwasser, Öle, Fette sowie die meisten Säuren und Laugen.
Geeignet für den Lebensmittelbereich sowie chemische und pharmazeutische Anlagen.

Mehr Informationen
Gegengewicht länglich

Farbe: Schwarz
Material: PA66 gefüllt
Maße: 185x30x25mm
Gewicht: 330g

Das Gegengewicht dient zum Beschweren der Leitung. Diese wird in das Gewicht eingefädelt. Nachträgliche Montage ist möglich.

Beständig gegen Wasser, Abwasser, Öle, Fette sowie die meisten Säuren und Laugen.

Mehr Informationen

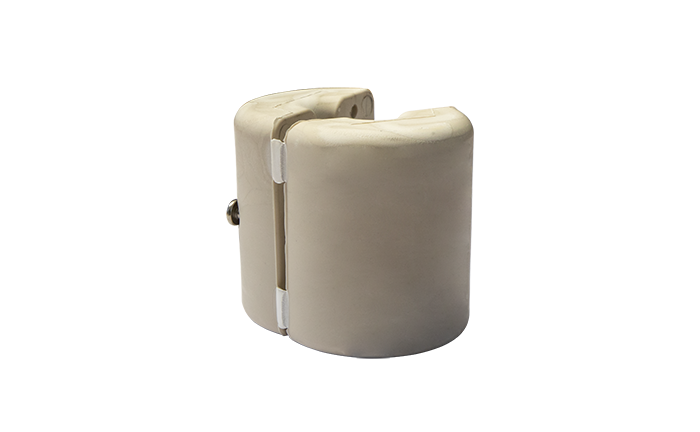

Gegengewicht zylindrisch

Farbe: Beige
Material: PP
Material Schrauben: A4
Maße: ø50x59mm
Gewicht: 270g

Das Gegengewicht dient zum Beschweren der Leitung. Es hat ein Filmscharnier, wird um die Leitung geklappt und mit zwei Schrauben fixiert. Nachträgliche Montage ist möglich.

Beständig gegen Wasser, Abwasser, Öle, Fette sowie die meisten Säuren und Laugen.

Mehr Informationen
Zwischenstecker

Farbe: Schwarz
Material: PA6
Schutzart: IP20

Unsere Schwimmschalter können optional fertig mit Zwischenstecker konfektioniert geliefert werden, um direkt zwischen Steckdose und Geräteanschluss eingesetzt zu werden.

Mehr Informationen
Haltewinkel und Drehgelenk

Material: Rostfreier Stahl

Wir bieten zahlreiches Montagezubehör für Schwimmschalter:
Haltewinkel entweder ab Werk an unseren Schwimmschaltern 5.x oder 6.x montiert oder zur nachträglichen Montage an der Leitung.
Dazu Drehgelenke zur Befestigung, optional mit angeschweißter Schlauchschelle zur Montage an Rohren.

Mehr Informationen
Längswasserschutz

Material: Gießharz

Der Längswasserschutz ist eine Option für unsere Schwimmschalter 6.x. Die Einzeladern der Leitung werden im Gehäuse mit Harz vergossen. Er wird eingesetzt, wenn der Anschluss in einem Bereich hoher Feuchtigkeit liegt oder bei extremer Beanspruchung der Leitung.
